Устройство серии BMS предназначено для непрерывного поэлементного контроля параметров аккумуляторных батарей в режиме реального времени — без отключения АКБ от цепи. Применяется на подстанциях, электростанциях и других объектах энергетики в составе щитов постоянного тока (ЩПТ), зарядно-выпрямительных устройств (ЗВУ) или как отдельный измерительный блок.
Где устанавливается устройство

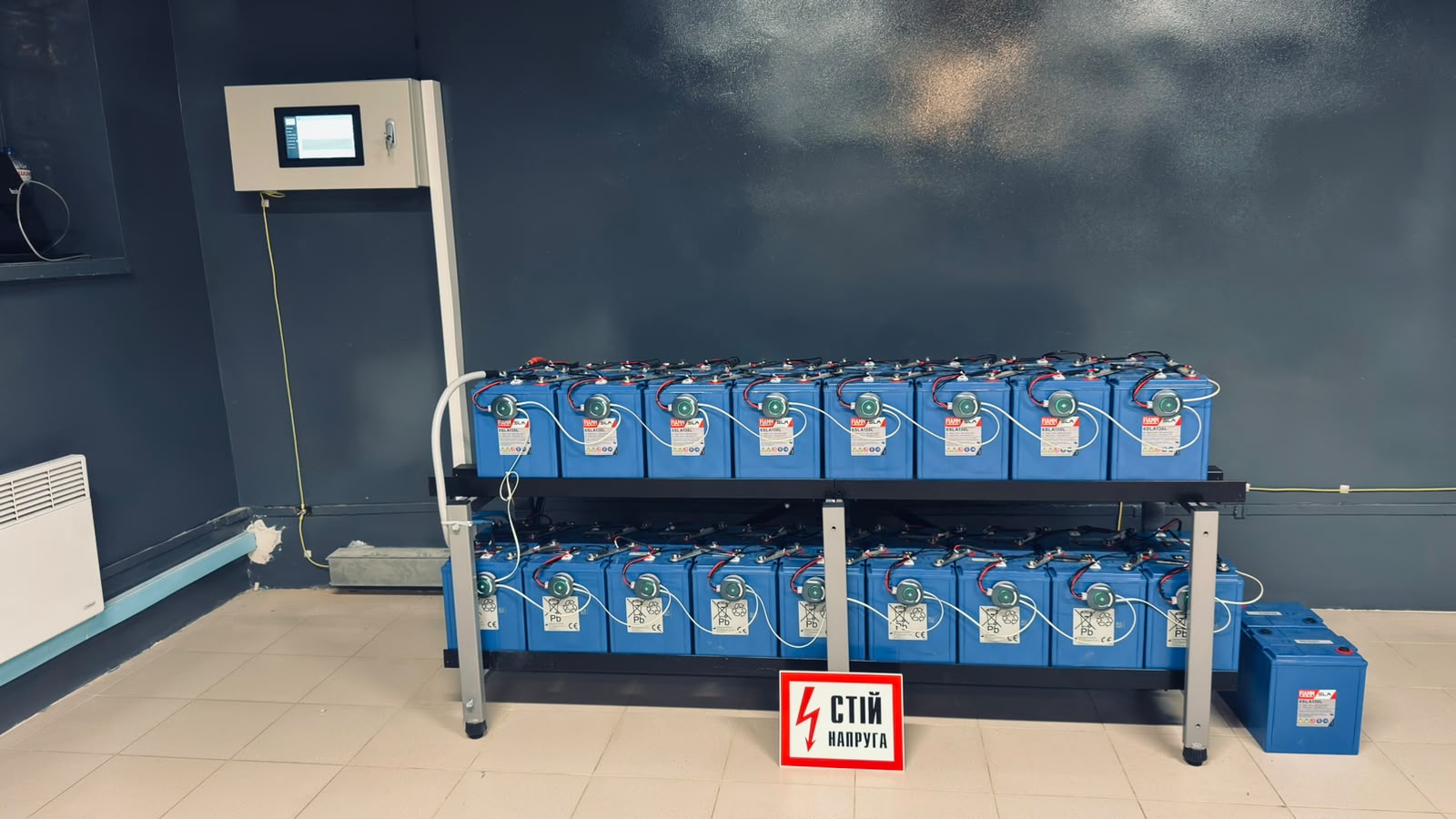

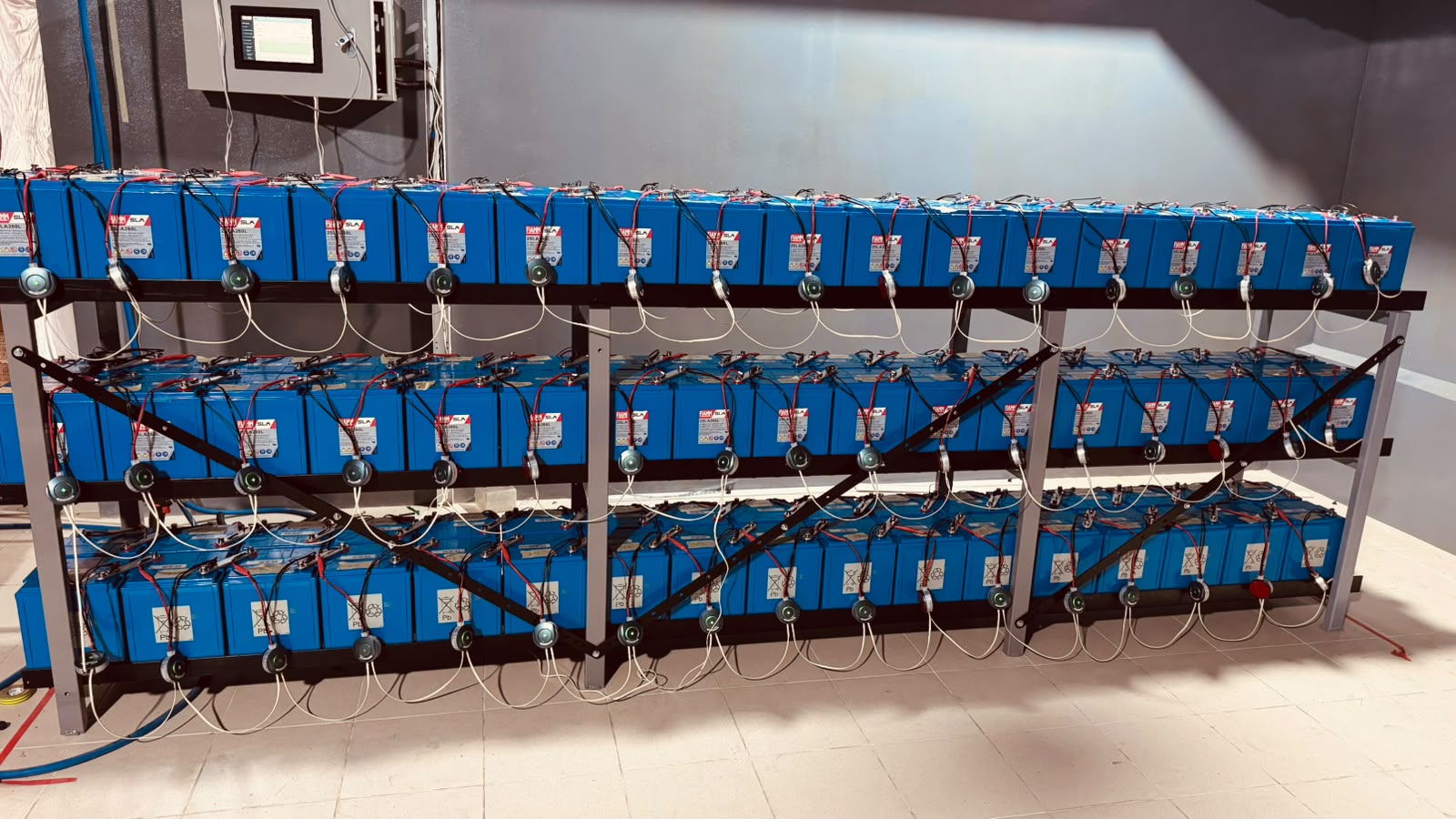

Конструктивно BMS выполнено в металлическом корпусе и может монтироваться:
- на стену или аккумуляторный стеллаж в аккумуляторном помещении;
- на внешнюю часть ЩПТ, ЗВУ или другого шкафа.
Устройство оснащено цветным жидкокристаллическим экраном для отображения информации и сенсорной панелью для управления.
Что контролирует устройство BMS
BMS обеспечивает круглосуточный онлайн-мониторинг каждого элемента аккумуляторной батареи:
- напряжение на каждом элементе АКБ;
- ток заряда и разряда батареи и каждого элемента в отдельности;
- импеданс (внутреннее сопротивление) элементов;
- внутренняя температура;
- текущий уровень заряда в процентах;
- текущая ёмкость АКБ.

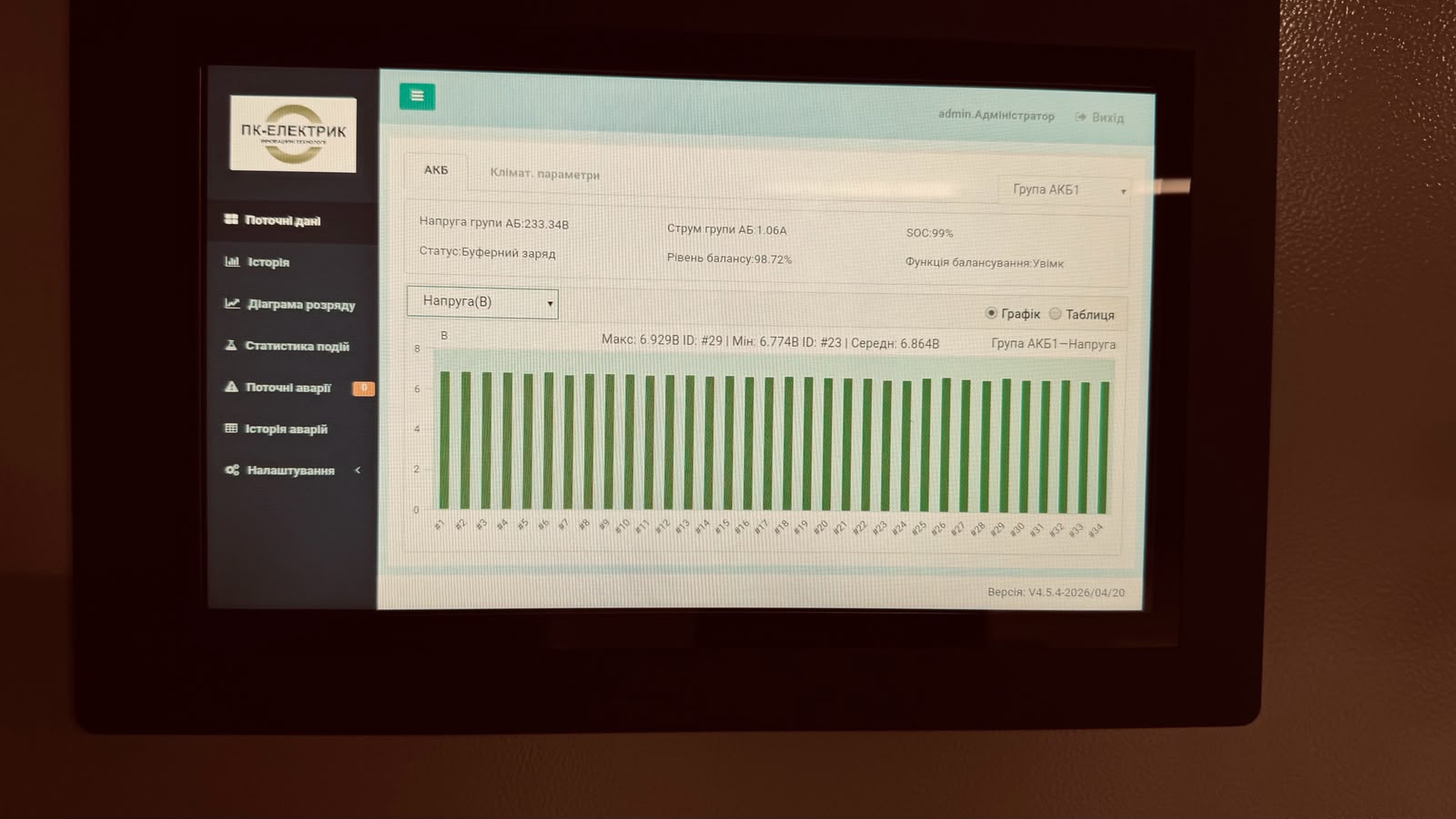

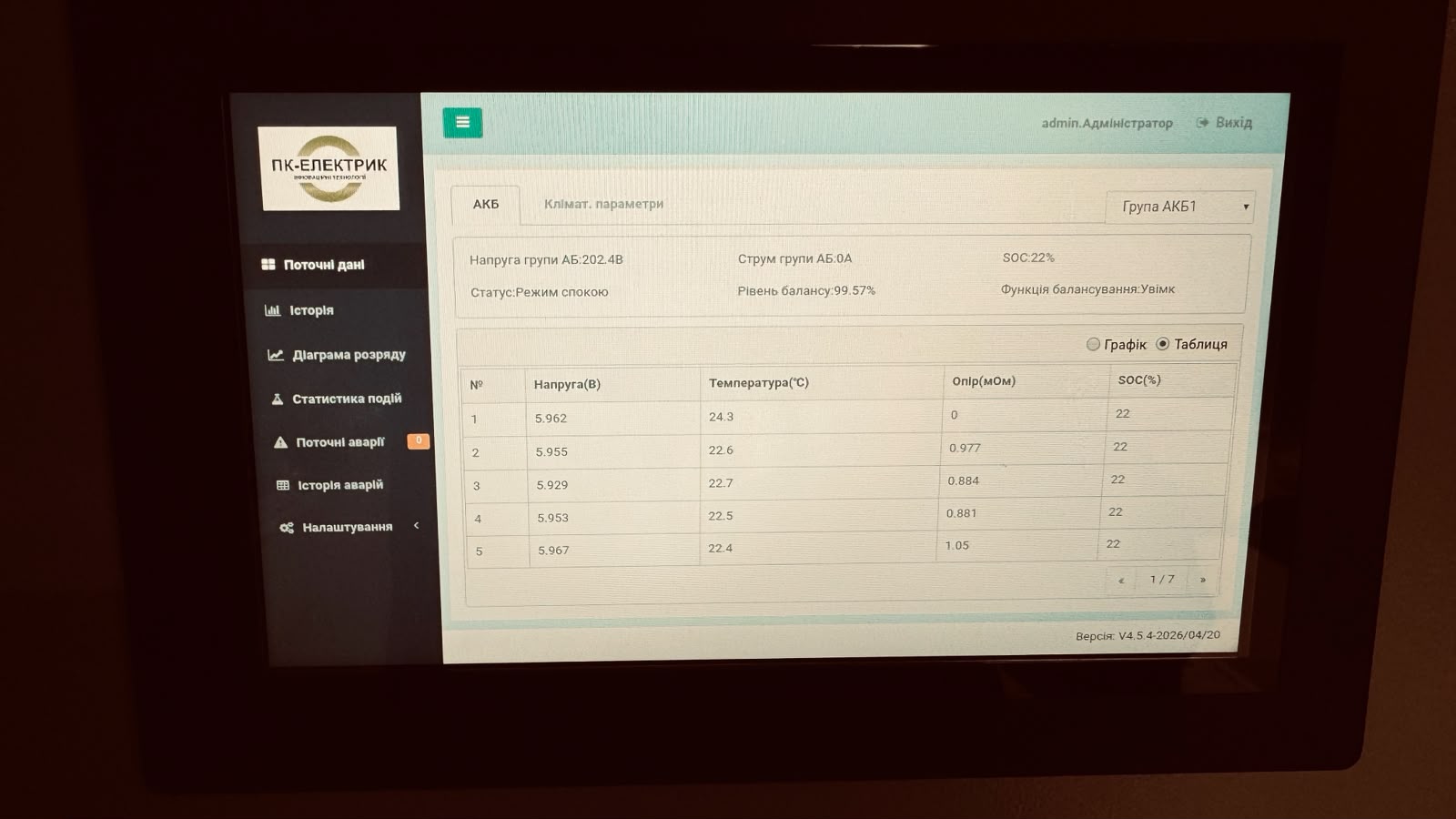

Все измеряемые параметры отображаются на цветном ЖК-мониторе в виде гистограмм и кривых. При аварийном отклонении любого параметра система формирует сигнал тревоги.
Дополнительно устройство выполняет балансировку напряжения между элементами АКБ в режиме реального времени — это ключевое условие равномерного износа батареи и сохранения её полного срока службы.
Поддерживаемые протоколы и уведомления
Устройство интегрируется в системы АСУ ТП и диспетчеризации через стандартные протоколы:
- Modbus TCP — для подключения к промышленным SCADA-системам;
- SNMP — для интеграции в сетевую инфраструктуру;
- HTTP — для доступа через веб-интерфейс.
Также предусмотрена SMS- и email-сигнализация при отклонении параметров АКБ от нормы — персонал получает уведомления независимо от места нахождения.
Совместимость и комплектация
Устройство используется для мониторинга батарей с напряжением элементов 2 В, 6 В и 12 В общим количеством до 120 элементов в одной цепи.
Комплектация и конфигурация выбираются индивидуально исходя из:
- напряжения элемента АКБ;
- общего количества батарей в цепи;
- требований к интеграции с АСУ ТП.
Почему важен постоянный мониторинг АКБ
Аккумуляторная батарея в составе ЩПТ — это резервный источник питания, который должен сработать в критический момент. Без систематического контроля деградация отдельных элементов остаётся незамеченной до аварии. Устройство BMS выявляет проблемный элемент заранее — до того, как он повлияет на работу всей батареи и надёжность системы оперативного тока.
Заказать устройство мониторинга АКБ
Устройство BMS может поставляться как в составе щита постоянного тока (ЩПТ), так и отдельно для монтажа на существующее оборудование. Для подбора конфигурации свяжитесь с нашим инженером — мы определим оптимальное решение для вашего объекта.
